Ошибка Mitsubishi MR-J AL.8A: таймаут последовательной связи
Авария AL.8A на сервоусилителе Mitsubishi MR-J (Serial communication time-out error) означает, что усилитель перестал получать корректный обмен от внешнего устройства дольше разрешённого времени. Чаще всего это компьютер с программой MR Configurator, но иногда и контроллер, работающий с усилителем по последовательному каналу. Ошибка часто возникает после обычных действий: ноутбук ушёл в спящий режим, кабель задели, сменили переходник USB–RS-422. В других случаях за ней стоит помеха или неисправность интерфейсной части усилителя. Ниже разобрано, как это отличить, и приведены сопутствующие коды, которые легко принять за AL.8A.
- Что означает AL.8A и чем она опасна
- Коды группы «связь»: AL.8A, AL.8E и соседние
- Причины таймаута и что проверить в первую очередь
- Порядок диагностики
- Кабель и настройки или отказ усилителя
- Когда усилитель меняют
- Как не получать AL.8A повторно
- Заключение
Что означает AL.8A и чем она опасна
Усилитель MR-J (серии J2S, J3, J4) умеет обмениваться данными с внешними устройствами по последовательному каналу: RS-422, RS-232C, USB, а в новых сериях — Modbus RTU. Через него подключают ПК с MR Configurator для настройки параметров, мониторинга и тестового пуска, а также контроллеры верхнего уровня. Подробнее о семействе — в обзоре сервоприводов Mitsubishi MR-J.
Для такого обмена задан контроль времени. Если пауза между запросами внешнего устройства превышает установленный в параметрах интервал, усилитель фиксирует AL.8A. В зависимости от серии это либо «Serial communication time-out error», либо расширенная формулировка с упоминанием USB и Modbus RTU. Номер параметра, который задаёт таймаут, у разных серий различается (у J3 и J4 это параметр группы PC), поэтому его нужно сверять с руководством по вашему усилителю.
Опасность ошибки зависит от того, как усилитель используется:
- Если связь нужна только для сервисной работы (ПК с MR Configurator), аварийное отключение сервоусилителя прерывает настройку или тестовый пуск, а сам станок в обычном цикле не затрагивается.
- Если по последовательному каналу работает контроллер или ПЛК, потеря связи означает потерю управления осью: усилитель уходит в аварию, ось останавливается, а станок может остановить цикл во время обработки.
- Если таймаут настроен слишком жёстко, ошибка возникает в нормальной работе по случайным паузам обмена и воспринимается как «плавающий» дефект.
Поведение усилителя при аварии (динамическое торможение, снятие сервовключения) определяется серией и параметрами, поэтому уточняйте его по руководству по обслуживанию.
Коды группы «связь»: AL.8A, AL.8E и соседние
К этой группе относятся аварии обмена с внешним устройством. Они не затрагивают силовую часть усилителя напрямую, но блокируют сервисную работу и управление. Важно не путать AL.8A (обмена нет) и AL.8E (обмен есть, но данные искажены): диагностика у них разная.
Обратите внимание: точный смысл кода зависит от серии усилителя (J2S, J3, J4), версии прошивки и конфигурации станка. Таблица ниже — ориентир для первичной диагностики, а не замена руководства.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.8A | Таймаут последовательной связи: обмена с внешним устройством нет дольше заданного времени | Обрыв или плохой контакт кабеля, ПК или контроллер прекратил опрос, слишком малое время таймаута | Кабель и разъёмы, состояние ПК (спящий режим, закрытая программа), значение параметра таймаута |
| AL.8E | Ошибка последовательной связи: данные принимаются, но с ошибками | Помехи в линии, несовпадение скорости и формата обмена, неисправный преобразователь интерфейса | Экранирование и трассировка кабеля, параметры связи на усилителе и на ПК, замена переходника USB–RS-422 |
| AL.12 | Ошибка памяти (RAM) | Сбой внутренней памяти усилителя, помехи по питанию управления | Питание цепи управления, повторное включение; при повторе — диагностика усилителя |
| AL.13 | Ошибка тактирования | Неисправность платы управления усилителя | Повторное включение; при повторе — замена или ремонт усилителя |
Названия и наличие кодов AL.12 и AL.13 различаются по сериям. Если на вашем усилителе они сопровождаются потерей связи, это уже признак аппаратной проблемы платы управления, а не кабеля.
Причины таймаута и что проверить в первую очередь
Практически все случаи AL.8A относятся к трём группам: физический канал, поведение внешнего устройства и настройки. Начинайте с самой дешёвой и быстрой проверки, то есть с кабеля.
| Группа причин | Типичные проявления | Что делать |
|---|---|---|
| Кабель и разъёмы | Ошибка при движении или касании кабеля, пропадает после переподключения | Прозвонить жилы, осмотреть контакты разъёма, проверить фиксацию, заменить кабель на заведомо исправный |
| Внешнее устройство | Ошибка через некоторое время после запуска MR Configurator, особенно на ноутбуке | Отключить энергосбережение USB и спящий режим, закрыть лишние программы, проверить драйвер переходника |
| Параметры связи | Связь не устанавливается или рвётся с самого начала | Сверить номер станции, скорость и формат обмена на усилителе и в программе, проверить параметр таймаута |
| Помехи | Ошибка в момент пуска мощных потребителей, при работе шпинделя или частотника рядом | Разнести слаботочный кабель и силовые цепи, проверить экран и заземление, использовать фильтры по руководству |
| Преобразователь интерфейса | Ошибка на разных усилителях при подключении одного и того же адаптера | Заменить адаптер, проверить на другом ПК |
| Интерфейсная часть усилителя | Ошибка не уходит на исправном кабеле и ПК; другой усилитель той же серии работает нормально | Перейти к диагностике платы усилителя, при необходимости обратиться в сервис |
Отдельно стоит проверить параметр таймаута. Слишком малое значение приводит к ложным срабатываниям при нормальных паузах обмена. Нулевое значение в ряде серий отключает контроль, но отключать его без понимания последствий не стоит: если связь реально оборвётся, усилитель этого не заметит. Точный номер и допустимый диапазон значений уточняйте в руководстве к вашей серии.
Порядок диагностики
Рекомендуемая последовательность исключает лишние замены.
- Зафиксируйте условия. Запишите, когда пришла авария: при работе с ПК, в цикле, после пуска оборудования, после перемещения кабеля. Это сразу разводит сервисную и рабочую ситуации.
- Сбросьте ошибку. Отключите питание цепи управления, дождитесь погасания индикации и включите заново. Если ошибка не возвращается при исправной связи, причина, скорее всего, в разовой паузе обмена или спящем режиме ПК.
- Проверьте кабель. Осмотрите разъёмы, прозвоните жилы, подвигайте кабель в местах изгиба при подключённом ПК и наблюдайте за индикацией. Замена кабеля на заведомо исправный — самая быстрая проверка.
- Проверьте ПК и адаптер. Отключите энергосбережение USB, обновите или переустановите драйвер, проверьте работу с другим ПК и другим адаптером.
- Сверьте параметры. Проверьте номер станции, скорость, формат обмена и значение таймаута. Параметры усилителя лучше сохранить в файл до любых изменений; подробнее о резервных копиях — в статье о резервном копировании параметров ЧПУ.
- Оцените помехи. Посмотрите трассировку кабеля относительно силовых линий, состояние экрана и заземления. Проверьте, совпадает ли ошибка по времени с включением мощных потребителей.
- Сравните с соседним усилителем. Подключите тот же кабель и ПК к другому исправному усилителю той же серии. Если там связь стабильна, подозрение переходит на интерфейсную часть первого усилителя.
Если сопровождающие коды связаны с энкодером или параметрами, смотрите соответствующие разборы: AL.16 и AL.20 — ошибки связи с энкодером и AL.37 — ошибка параметров. Общую логику поиска причин по коду описывает статья о диагностике ЧПУ по коду.
Кабель и настройки или отказ усилителя
Главный вопрос на этом этапе: связана ли авария с внешним каналом или с самим усилителем. Различия удобно свести в таблицу.
| Признак | Указывает на кабель, ПК или настройки | Указывает на усилитель |
|---|---|---|
| Повторяемость | Плавающая, зависит от движения кабеля, питания ПК, времени | Стабильная, не зависит от внешних условий |
| Замена кабеля и ПК | Ошибка пропадает | Ошибка остаётся на заведомо исправных кабеле и ПК |
| Другой усилитель | Та же ошибка и на другом усилителе | На другом усилителе связь стабильна |
| Сопутствующие коды | Только AL.8A или AL.8E | Параллельно AL.12, AL.13 или нестабильная индикация |
| Работа осей | Ось нормально работает при выключенной связи с ПК | Сбои проявляются и в рабочем режиме, нестабильно ведёт себя индикация |
Сам по себе AL.8A редко означает отказ силовой части: связь и силовой каскад независимы. Если же вместе с потерей связи появляются жалобы на питание, перегрев или неустойчивую индикацию, стоит проверить входное питание и охлаждение усилителя. Подробнее о разборе таких отказов — в материале о диагностике и замене усилителей Mitsubishi MR-J.
Когда усилитель меняют
Замена оправдана, когда кабель, ПК, адаптер и параметры исключены, ошибка воспроизводится на исправном канале, а соседний усилитель той же серии работает нормально. До замены обязательно проверьте условия работы: питание цепи управления, заземление, температуру в шкафу. Если усилитель по документам и состоянию подлежит ремонту, возможна диагностика и ремонт — см. страницу ремонта промышленного оборудования.
При замене усилителя подбирайте модель по полному обозначению, мощности и серии, чтобы совпали интерфейсы связи, тип энкодера и параметры. Параметры нового усилителя нужно загрузить из резервной копии. Каталог сервоусилителей доступен в разделе сервоприводы. Ниже — позиции Mitsubishi Electric из каталога; подходящую модель подтвердите по шильдику вашего усилителя.

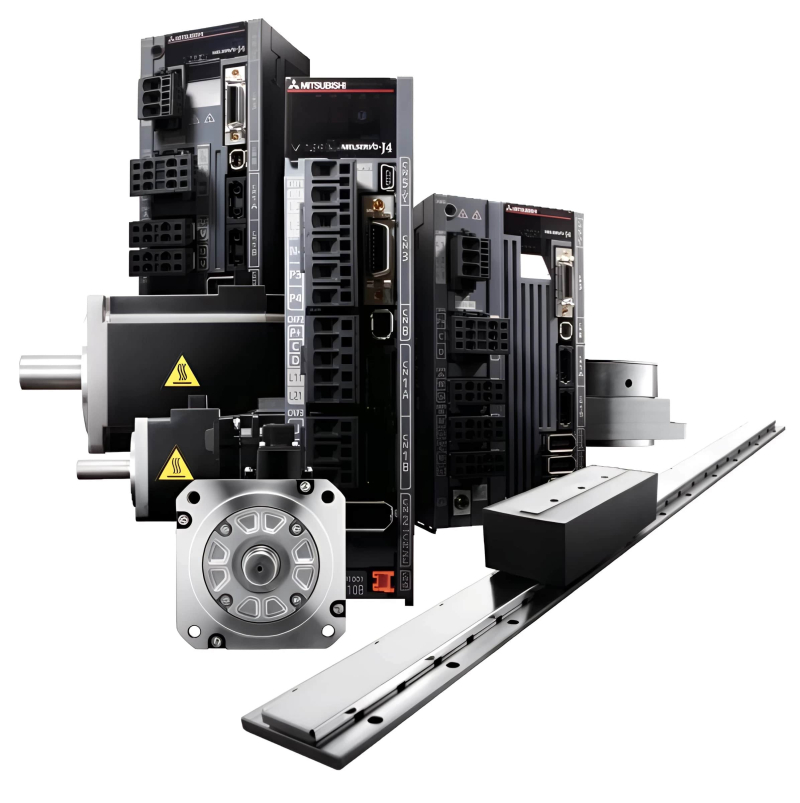

Сервопривод Mitsubishi Electric из каталога. Рассматривается как замена, если диагностика подтвердила неисправность интерфейсной части прежнего усилителя.
Ещё одна позиция серии в каталоге. Модель подбирается по шильдику усилителя и мощности подключённого двигателя.
Как не получать AL.8A повторно
- Используйте штатные кабели. Самодельные кабели без экрана или с неверной распайкой — частая причина помех и обрывов.
- Закрепляйте разъёмы. Фиксация разъёма и разгрузка кабеля от натяжения снижают риск плавающего контакта.
- Настройте ПК для сервисной работы. Отключите спящий режим и энергосбережение USB на время работы с MR Configurator.
- Трассируйте слаботочные кабели отдельно. Не прокладывайте их рядом с силовыми цепями двигателей и частотных преобразователей.
- Не меняйте параметры без копии. Перед любым изменением сохраняйте текущие параметры усилителя в файл.
- Не отключайте контроль таймаута ради устранения сообщения: потеря связи в рабочем режиме тогда останется незамеченной.
- Следите за питанием и охлаждением шкафа. Проблемы с питанием цепи управления нередко проявляются как «странные» сбои связи.
Если связь по последовательному каналу задействована в рабочем цикле, полезно ознакомиться с общей логикой интерфейсов в материале об интерфейсах энкодеров и последовательных каналах.
FAQ: частые вопросы
Что означает ошибка AL.8A на сервоусилителе Mitsubishi MR-J?
Это таймаут последовательной связи: усилитель не получал корректного обмена от внешнего устройства (чаще ПК с MR Configurator) дольше времени, заданного параметром. Точная формулировка зависит от серии.
Чем AL.8A отличается от AL.8E?
При AL.8A обмена нет вовсе дольше допустимого времени, при AL.8E данные приходят, но с ошибками. В первом случае начинайте с кабеля и состояния ПК, во втором — с помех и параметров связи.
Можно ли отключить контроль таймаута, чтобы ошибка не появлялась?
В ряде серий нулевое значение параметра отключает контроль, но делать это не рекомендуется: при реальном обрыве связи усилитель его не заметит. Сначала найдите причину пауз обмена и сверьтесь с руководством.
AL.8A означает, что усилитель вышел из строя?
Как правило, нет. Чаще виноваты кабель, адаптер USB–RS-422, спящий режим ПК или настройки. На неисправность усилителя указывает стабильная ошибка на заведомо исправных кабеле и ПК, особенно вместе с кодами памяти.
Что сделать перед заменой усилителя?
Сохраните параметры в файл, проверьте кабель, ПК и адаптер, питание цепи управления и условия в шкафу, сравните поведение с другим усилителем той же серии. Модель для замены подбирайте по полному обозначению на шильдике.
Заключение
AL.8A у MR-J — это сообщение о паузе в обмене, а не о поломке силовой части. В большинстве случаев причину находят в кабеле, адаптере, поведении ПК или параметре таймаута, и только если ошибка стабильно остаётся на исправном канале, рассматривают неисправность самого усилителя. Правильная последовательность проверок экономит время и не приводит к необоснованной замене дорогого узла. Помните, что точный смысл кода зависит от серии усилителя и конфигурации станка, поэтому окончательные выводы делайте по руководству по обслуживанию вашей модели.
Если диагностика не дала однозначного результата или нужен усилитель для замены, специалисты ООО «Эффективное производство» помогут подобрать модель по шильдику и обсудить варианты ремонта.
