Ошибка Mitsubishi MR-J AL.52: чрезмерное отклонение позиции
Авария AL.52 на сервоусилителе Mitsubishi MR-J (в англоязычной документации — Error excessive) означает, что ось «не успевает» за командой: разница между заданным и фактическим положением вала превысила допустимый предел. Станок останавливается, серводвигатель обесточивается, на индикаторе усилителя остаётся код. Причина не всегда в самом усилителе: чаще виноваты механика, нагрузка, параметры или цепь обратной связи. В статье разобрано, как формируется это отклонение, какие причины встречаются на практике и в каком порядке их проверять, чтобы не менять исправный узел.
- Что означает AL.52 и как считается отклонение
- Основные причины ошибки
- Порядок диагностики
- Механика и нагрузка на ось
- Параметры и настройка контура положения
- Когда причина в усилителе или двигателе
- Профилактика
- Заключение
Что означает AL.52 и как считается отклонение
Сервоусилитель работает в замкнутом контуре положения. Контроллер (ЧПУ или ПЛК) выдаёт команду в виде импульсов или по сети, а энкодер (датчик положения на валу двигателя) возвращает фактическое положение. Внутри усилителя есть счётчик отклонения: он накапливает разницу между командой и обратной связью. В документации Mitsubishi эту величину называют droop pulses — накопленные импульсы отклонения. Пока ось следует за командой, счётчик остаётся небольшим. Если вал отстаёт или стоит, а команда продолжает поступать, значение растёт.
Когда счётчик превышает порог, заданный параметром уровня тревоги по отклонению, усилитель фиксирует AL.52 и отключает привод. Порог выражается в оборотах двигателя или в импульсах, в зависимости от серии. Точное значение по умолчанию, номер параметра и допустимый диапазон различаются у MR-J2S, MR-J3 и MR-J4, поэтому сверяйтесь с руководством именно вашей серии. В MR-J4 у кода могут быть подкоды (AL.52.x), которые уточняют условие срабатывания, — их расшифровка тоже есть в руководстве.
Принципиальный вывод: AL.52 — это следствие, а не диагноз. Он говорит, что контур положения не смог выполнить команду, но не говорит почему. Это может быть заклинившая ось, нехватка момента, неверный параметр, обрыв фазы двигателя или сбой обратной связи. Если ошибка сопровождается другими кодами, сначала разберите их: например, перегрузку AL.50 и AL.51 или ошибки энкодера AL.16 и AL.20.
Основные причины ошибки
Причины удобно разделить на четыре группы: механика, питание двигателя, обратная связь и настройка. Ниже — сводная таблица. Она отражает типичные ситуации, а не исчерпывающий перечень: конкретная конфигурация станка может добавить свои.
| Группа | Вероятная причина | Как проявляется | Что проверить в первую очередь |
|---|---|---|---|
| Механика | Заклинивание ШВП, направляющих, подшипниковых опор | Ось не движется или движется рывками, двигатель сильно греется | Провернуть ось вручную при обесточенном приводе, оценить усилие |
| Механика | Не снят стояночный тормоз двигателя | Авария сразу после подачи команды на движение | Напряжение на катушке тормоза, сигнал растормаживания, слышимый щелчок |
| Механика | Столкновение, упор в ограничитель, зажатая деталь | Авария на конкретной позиции или в конкретном кадре | Визуальный осмотр, программа, положение относительно концевиков |
| Питание двигателя | Неверный порядок фаз U/V/W, обрыв или плохой контакт в силовом кабеле | Вал не вращается или уходит в противоположную сторону, авария сразу | Разъёмы двигателя, прозвонка жил, соответствие фаз на клеммах усилителя |
| Питание двигателя | Просадка силового напряжения при разгоне | Авария на ускорениях, иногда с предупреждением по напряжению | Сетевое напряжение под нагрузкой, состояние контактора и предохранителей |
| Обратная связь | Неисправность энкодера, кабеля энкодера, экранирования | Перемежающиеся аварии, скачки показаний, сопутствующие AL.16/AL.20 | Кабель и разъёмы энкодера, заземление экрана, прокладка рядом с силовыми цепями |
| Настройка | Слишком короткое время разгона/торможения, слишком высокая скорость подачи | Авария на быстрых перемещениях, на малых — нет | Параметры разгона в ЧПУ, нагрузочный момент относительно возможностей двигателя |
| Настройка | Низкое усиление контура положения, неверное передаточное отношение (электронная передача) | Большое отставание при штатных режимах, неверная длина хода | Параметры усиления, числитель и знаменатель электронной передачи |
| Настройка | Слишком малый порог тревоги по отклонению | Авария при нормальной работе механики, после изменения параметров | Сравнить с заводским значением, сверить с резервной копией параметров |
Порядок диагностики
Ошибка редко решается одной проверкой. Чтобы не терять время, двигайтесь от простого к сложному и от внешнего к внутреннему. Перед работами обесточьте станок, выдержите время разряда конденсаторов звена постоянного тока (указано на крышке усилителя и в руководстве) и соблюдайте требования электробезопасности.
- Зафиксируйте условия. Запишите код с индикатора (с подкодом, если он есть), ось, скорость, кадр программы, температуру и режим: после включения, на разгоне, на постоянной скорости, при остановке. Эти сведения сразу сужают круг причин.
- Определите тип срабатывания. Авария сразу после команды — смотрите тормоз, фазировку, силовую цепь. Авария на разгоне — момент, напряжение, время разгона. Авария на одной позиции — механика или столкновение. Случайная авария — обратная связь и помехи.
- Проверьте механику. Снимите ось с привода или хотя бы обесточьте и проверьте ход вручную, как описано в следующем разделе.
- Проверьте тормоз. Если двигатель с тормозом, убедитесь, что он получает питание и растормаживается до начала движения.
- Проверьте силовой и сигнальный кабели. Осмотрите разъёмы, места изгиба в кабель-канале, затяжку клемм, целостность экрана.
- Сверьте параметры с резервной копией или документацией, особенно если станок недавно обслуживали или меняли усилитель.
- Только после этого переходите к проверке самого усилителя и двигателя (раздел «Когда причина в усилителе или двигателе»).
Как отличить сбой управления от отказа силовой части. Если усилитель индицирует AL.52, но сам по себе исправен (включается без других аварий, звено постоянного тока заряжается, при тестовом движении без нагрузки ось следует за командой), причина лежит вне него. Если же авария возникает даже на пробном движении двигателя, отсоединённого от механики, то подозрение переходит на силовые фазы, энкодер, двигатель и усилитель. Общие принципы проверки сервосистемы описаны также в статьях о диагностике серво-системы ЧПУ и о незапускающемся сервоприводе.
Оговорка: точный смысл кода, подкодов, параметров и способа сброса аварии зависит от серии усилителя (MR-J2S, MR-J3, MR-J4), типа интерфейса и конфигурации станка. Окончательно сверяйтесь с руководством по обслуживанию вашего усилителя и станка.
Механика и нагрузка на ось
Самая частая причина AL.52 на эксплуатируемом станке — рост сопротивления в механике. Двигатель развивает ограниченный момент, и когда нагрузка превышает его возможности, вал отстаёт от команды. Отставание накапливается, и усилитель отключает привод.
Что смотреть и как проверять:
- Усилие прокрутки. При обесточенном приводе и отключённом тормозе ось должна поворачиваться равномерно, без заеданий по всему ходу. Резкие «пятна» тугого хода указывают на износ или повреждение направляющих, ШВП, гайки.
- Смазка. Недостаточная или загустевшая смазка заметно повышает момент трения, особенно при низких температурах. Проверьте работу системы централизованной смазки.
- Соосность и муфта. Перекос двигателя относительно винта, ослабленная муфта, проскальзывание зажима приводят к тому, что вал вращается, а механика отстаёт.
- Опоры винта. Разрушенный подшипник опоры даёт рост трения и биение. Заранее о нём сигнализирует шум и нагрев, см. шум при работе осей ЧПУ.
- Люфт и износ ШВП. Сам по себе люфт не вызывает AL.52, но на реверсах и при износе шариковой гайки отклонение растёт. Подробнее — в материале о люфте ходового винта и компенсации.
- Тормоз двигателя. Если он не отпускает полностью, вал работает против тормозной колодки: двигатель греется, а ось отстаёт.
Если после снятия двигателя с механики авария на холостом вращении исчезает, причину искали правильно — она в оси. Если нет — переходите к двигателю, кабелям и усилителю. Общую логику поиска причин, когда ось не движется, разобрали в статье «Ось станка ЧПУ не движется».
Параметры и настройка контура положения
Если механика в порядке, проверяйте настройки. На работающем станке параметры меняются редко, но после замены усилителя, двигателя, восстановления из резервной копии или модернизации ошибки в них встречаются регулярно.
| Параметр или настройка | На что влияет | Типичная ошибка |
|---|---|---|
| Уровень тревоги по отклонению | Порог, при котором выдаётся AL.52 | Задан слишком малым; увеличивать его вместо поиска причины не следует |
| Усиление контура положения | Насколько жёстко ось следует за командой | Слишком низкое — отставание, слишком высокое — колебания |
| Электронная передача (числитель/знаменатель) | Соотношение между командными импульсами и перемещением | Неверно рассчитана после замены двигателя или энкодера |
| Время разгона и торможения | Нагрузка по моменту при разгоне | Задано слишком коротким для массы стола и винта |
| Ограничение момента | Предельный момент, который усилитель допускает | Выставлено слишком низкое значение — привод не развивает нужный момент |
| Автонастройка (отклик, соотношение моментов инерции) | Согласование усилителя с нагрузкой | Не выполнена после изменения механики или массы оси |
Практические рекомендации:
- Прежде чем менять параметры, сохраните текущее состояние. Принципы описаны в статье о резервном копировании параметров ЧПУ.
- Меняйте один параметр за раз и фиксируйте результат. Одновременное изменение нескольких настроек делает диагностику невозможной.
- Не повышайте порог аварии как способ «заглушить» ошибку. Это скрывает реальную проблему и может привести к повреждению механики или столкновению.
- После замены двигателя или энкодера проверяйте соответствие типа энкодера и разрешения тому, что прописано в параметрах усилителя.
- Если ошибка сопровождается ошибкой точности позиционирования, посмотрите материал о причинах брака из-за ошибок позиционирования.
Значения параметров и их номера отличаются в зависимости от серии, интерфейса управления и версии ПО. Любые изменения выполняйте по документации вашего усилителя.
Когда причина в усилителе или двигателе
Если механика свободна, кабели целы, параметры совпадают с эталоном, а AL.52 повторяется, остаются двигатель, энкодер и сам усилитель. Признаки:
- двигатель, отсоединённый от механики, не раскручивается или раскручивается неравномерно при исправных фазах;
- на холостом вращении наблюдаются провалы по моменту, нагрев и запах изоляции;
- есть сопутствующие аварии по перегрузке, перегреву, перенапряжению или току (AL.32);
- усилитель периодически теряет связь с энкодером или контроллером;
- на силовых выходах U/V/W обнаружен неравный по фазам ток.
Для проверки удобно временно подключить заведомо исправный усилитель или двигатель аналогичной серии и мощности. Если ошибка уходит, виноват снятый узел. Перед заменой убедитесь, что типоразмер усилителя соответствует двигателю, а интерфейс и серия совпадают. Если станок оснащён усилителями серии MR-J4, обратите внимание на линейки, которые мы поставляем.

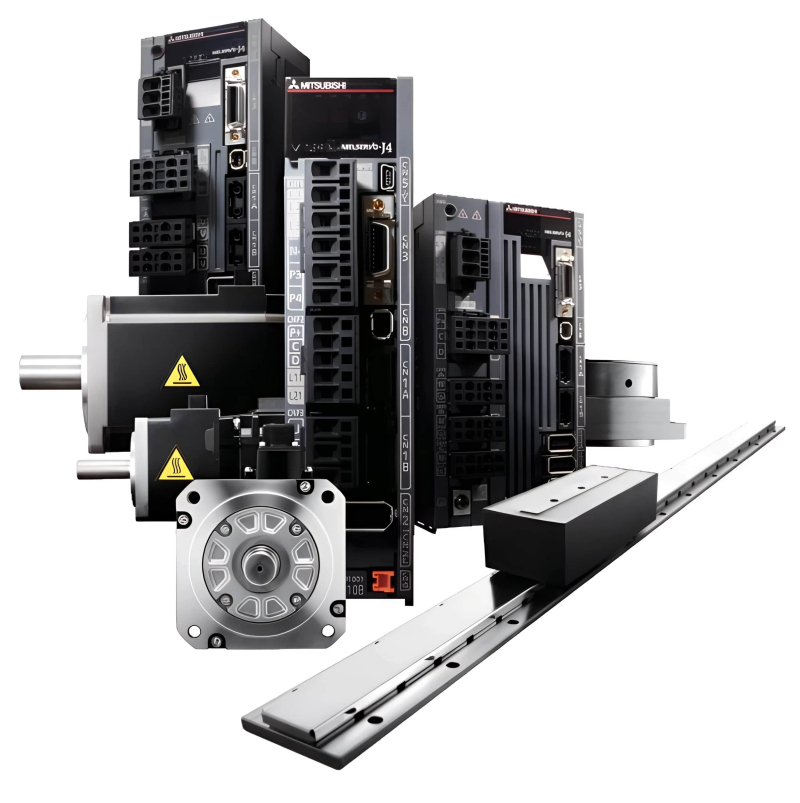

Серия сервоусилителей Mitsubishi для замены или модернизации оси, если диагностика подтвердила неисправность усилителя.
Для многоосевых систем на базе MR-J4 актуальны приводные блоки и конвертеры. В многоосевой конфигурации дополнительно проверяйте общее звено постоянного тока и питание конвертера: его просадки отражаются сразу на нескольких осях.
Приводной блок серии MR-J4-DU-RJ для многоосевых систем, где ось работает от общего конвертера.
Если подбираете замену, сверяйте полный артикул, серию, класс напряжения и интерфейс. Обзор линейки есть в статье о сервоприводах Mitsubishi MR-J, а весь ассортимент — в разделе сервоприводов. Если нужен именно ремонт, а не замена, обратитесь к услуге ремонта промышленного оборудования.
Профилактика
Большая часть случаев AL.52 предсказуема: отклонение растёт постепенно, а предупреждающие признаки видны заранее.
- Контролируйте нагрузку на оси. Если усилитель или ЧПУ позволяют вывести ток и момент по осям, фиксируйте значения на холостых перемещениях раз в месяц. Рост относительно эталона — признак роста трения.
- Следите за смазкой направляющих и винта по регламенту станка.
- Проверяйте кабели. Особенно в подвижных кабель-каналах: излом экрана и жил проявляется перемежающимися авариями.
- Держите в порядке заземление и экранирование. Помехи в цепи энкодера дают ложные скачки положения.
- Храните резервную копию параметров и обновляйте её после любых изменений.
- Проверяйте механику после столкновений. Даже без видимого повреждения могла измениться соосность или предварительный натяг.
- Следите за системой измерений. Если на станке установлены линейные датчики, их загрязнение тоже вызывает расхождение между контурами, см. материал об ошибках чтения энкодера.
Если авария уже возникла, не пытайтесь многократно сбрасывать её и перезапускать ось: повторные включения при заклинившей механике перегружают двигатель и усилитель. Сначала найдите причину, затем сбрасывайте тревогу.
FAQ: частые вопросы
Что означает ошибка AL.52 на сервоусилителе Mitsubishi MR-J?
Это тревога Error excessive: накопленное отклонение между командным и фактическим положением вала превысило порог, заданный параметром. Усилитель отключает привод, чтобы не допустить повреждения механики.
Можно ли просто увеличить порог тревоги по отклонению?
Технически можно, но это не устраняет причину и может скрыть заклинивание, столкновение или сбой обратной связи. Сначала найдите источник отклонения, а порог меняйте только по руководству и при понятной необходимости.
Почему AL.52 появляется сразу после команды на движение?
Чаще всего двигатель не может начать вращение: не снят стояночный тормоз, нарушен порядок фаз U/V/W, оборвана жила силового кабеля или ось заклинена. Начните с проверки тормоза и силовой цепи.
Как понять, что причина в механике, а не в усилителе?
Отсоедините двигатель от механики и проверьте его на холостом вращении. Если авария уходит, причина в оси: ШВП, направляющие, опоры, муфта или смазка. Если сохраняется, проверяйте кабели, энкодер, двигатель и усилитель.
Нужно ли менять усилитель при каждой AL.52?
Нет, усилитель чаще оказывается исправным. Замена оправдана, когда механика, кабели и параметры проверены, а ошибка воспроизводится на двигателе без нагрузки или сопровождается другими аварийными кодами усилителя.
Заключение
AL.52 на усилителях Mitsubishi MR-J — признак того, что ось не выполняет команду. Диагностику стоит строить от условий срабатывания: сразу после команды, на разгоне или на конкретной позиции. Сначала исключите механику и тормоз, затем силовые и сигнальные кабели, параметры и только потом — двигатель и усилитель. Повышение порога тревоги не устраняет причину и лишь откладывает более серьёзную поломку.
Если по итогам проверки подозрение пало на усилитель, двигатель или энкодер, специалисты ООО «Эффективное производство» помогут определить серию, подобрать совместимую замену или организовать ремонт. Для консультации пришлите шильдик усилителя и двигателя, код аварии с подкодом и описание условий срабатывания.
